RUOSHUI 3165 - Présentation de mon compteur-fréquencemètre

Le compteur-fréquencemètre Ruoshui 3165, est un instrument de mesure ergonomique et sensible qui permet d’afficher la fréquence d’un signal périodique simple. Son afficheur LED offre une résolution allant jusqu’à 8 digits (selon le réglage du temps "Gate Time"). Avec cet accessoire, il est possible de mesurer la fréquence d’un émetteur-récepteur ou d’une radiocommande. Et de chiffrer un nombre d’impulsions pendant une unité de temps. Cette estimation, plus ou moins précise, peut s’effectuer à partir d’une fréquence, d’une période ou d’un cycle d’une horloge de référence.

Introduction :

L’appareil, est principalement un compteur de fréquence numérique de haute résolution. Piloter par un oscillateur à quartz, dont la température est contrôlée (OCXO), réduisant les erreurs d’appréciations (dérive), celui-ci permet de déterminer par analyse spectrale la fréquence fondamentale d’un signal. Ainsi, pour identifier une fréquence, il suffit de mémoriser le nombre d’impulsion entendu à partir d’une balise connu.

Cependant, quelle que soit la méthode utilisée, cette synchronisation n’est jamais parfaite. Des résidus temporels (d’origine diverse) générés au départ, puis à la fin du comptage, ne sont pas pris en compte. Car trop court, donc plus complexe à calibrer.

Parmi les principales caractéristiques, nous trouvons une alimentation sous 220 volts/50 Hz (France), et la possibilité d’indiquer une fréquence, un signal périodique et toutes autres quantités. Cette visualisation s’effectue par un affichage à LED de huit chiffres indiquant la fréquence, la période, la précision en KHz et MHz ou Seconde et mS).

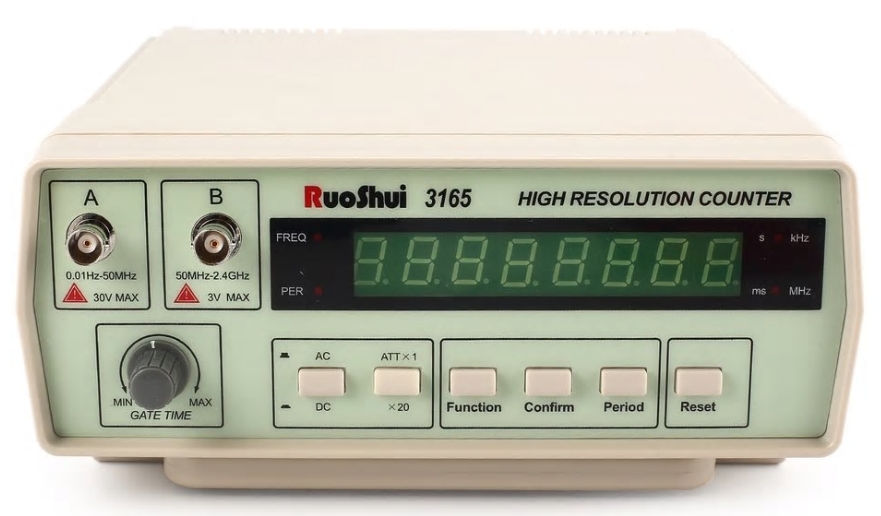

Sur la face avant, nous trouvons également deux connecteurs (CH. A et B) permettant de brancher un cordon (BNC) pour accomplir des comparaisons, un bouton de temporisation (Gate Time) pour le réglage du délai de balayage (100 ms à 10 s), ainsi que trois petites fenêtres réunissant les principales commandes (AC/DC, ATT x1 et x20, fonction, confirm, period et reset). Ainsi équipé, le RuoShui 3165 permet d’ausculter une fréquence de 0,01 Hz à 2,4 GHz !

 Utilisation :

Avant toute chose, vérifier la position du commutateur (16) qui doit être placé sur 220 volts (France). Ensuite, brancher le cordon secteur 220 volts sur la fiche (17), puis sur le secteur. Enfin, actionner le bouton (15) sur ON. Le compteur s’initialise puis se met en marche. Laisser préchauffer pendant 20 à 30 minutes pour assurer une lecture précise.

Comment évaluer une fréquence :

Le type de battement à calibré, pour une fréquence choisi, peut s’effectuer en trois étapes (1 à 3) et s’exécute suivant le visuel suivant :

Pour compter une période :

Pendant l’appréciation d’une fréquence, il est possible de contrôler la période du signal. Pour ce faire, appuyez sur la touche "PERIOD" et le dispositif commencera à recenser la période puis affichera le résultat du test, l'état de fonctionnement et l'unité simultanément.

Exemple :

Exemple 1 :

Pour un téléphone mobile sur 900 MHz : l'utilisateur peut choisir la position 1, le temps de déclenchement peut être adopté en fonction des besoins.

Pour ce cas de figure, le compteur affiche :

Exemple 2 :

Pour un interphone sur 30 MHz : l’utilisateur peut régler la touche de fonction sur la position 2.

Pour cet usage, le compteur affichera :

Exemple 3 :

Pour apprécier la fréquence d’auto-oscillation (BP, téléphone, interphone): l’utilisateur peut régler la touche de fonction sur la position 2.

Connectez ensuite la pince + (couleur rouge) sur l’une des pattes d’un condensateur de 5 pF, par exemple, et l’autre (couleur noir) sera utilisé comme sonde. Observer la valeur de la fréquence.

Avertissement :

Ceci représente un résumé des principales commandes, pour obtenir des informations complémentaires, lire attentivement la documentation fourni avant d'utiliser le compteur de fréquence.

Entretien & sécurité :

Mise à part un nettoyage occasionnel des éléments de commande (borne y compris), à l’aide d’un pinceau, le fréquencemètre ne nécessite pas d’entretien particulier. Pour le dépoussiérage, utilisez un chiffon propre, sec, non-poussiéreux et antistatique. Lors de l’entretien, veillez à ne pas utiliser de produit à base de carbone, d’essences, d’alcools ou produits similaires. En plus d’être nocif pour la santé, ils risquent d’exploser. Lors de cette procédure, évitez également l’emploi d’outils tranchants tels que les tournevis, brosse métallique, etc. car il risque d’attaquer la surface et les inscriptions du boîtier.

Ce produit s’utilise exclusivement à l’intérieur. Avant toute intervention électrique (ouvrir ou fermer les couvercles), il convient d’éteindre le Ruoshui 3165 avant de débrancher le cordon du secteur 220 v/50 Hz (France). Pour éviter des risques supplémentaires, n’intervenez pas sur l’amélioration des composants, etc. et n’essayez pas non plus d’améliorer les performances de l’outil.

Conclusion :

Il y a encore quelques années, le fréquencemètre (ou compteur de fréquence) était un objet rare, et cher ! La miniaturisation des composants, et l’apparition sur le marché de circuit intégré, a fortement fait réduire le coût de fabrication, rendant l’investissement possible pour un amateur. Comme tout appareil de mesure, cet accessoire perturbe le milieu observé. Entrainant une vigilance sur la véracité du résultat affiché. Dans notre domaine, son emploi n’est plus à démontrer pour mesurer la tension alternative dans sa fréquence. Permettant d’indiquer l’amplitude d’oscillation des impulsions pendant un temps défini. Parmi les domaines d’application, nous trouvons : les mesures des fréquences de réseau, des basses fréquences, des hautes fréquences d’oscillations et en radiofréquences. Voir comme compteur d’impulsion. Encore faut-il qu’il soit facile à incorporer dans n’importe quelle situation… Cet article décrit quelques notions de base utile pour fabriquer, mettre au point nos projets, ou pour dépanner un appareillage électrique ou un équipement radioélectrique… Une utilisation différente de celle décrite dans la notice technique, ou dans ces lignes, entraînera des dommages importants ainsi que des risques de court-circuit, d’incendie, de choc électrique, etc.

Hervé de F6UGW
