RÉALISER UN CONVERTISSEUR DE TENSION
POUR ICOM IC-T2E.
C'est à la suite de l'achat de mon émetteur-récepteur portatif, Icom IC-T2E, VHF "144 -146 MHz", en 1997, et souhaitant l'utiliser en mobile, ou en fixe, j'ai étudié la réalisation d'un système permettant de remplacer le pack de batterie d'origine, piles ou des piles rechargeables. Ce système doit me permettre de rester à l'écoute, de la bande 144 – 146 MHz, lors d'une sortie en mobile tout en faisant des économies de pile, même si elles sont rechargeables !

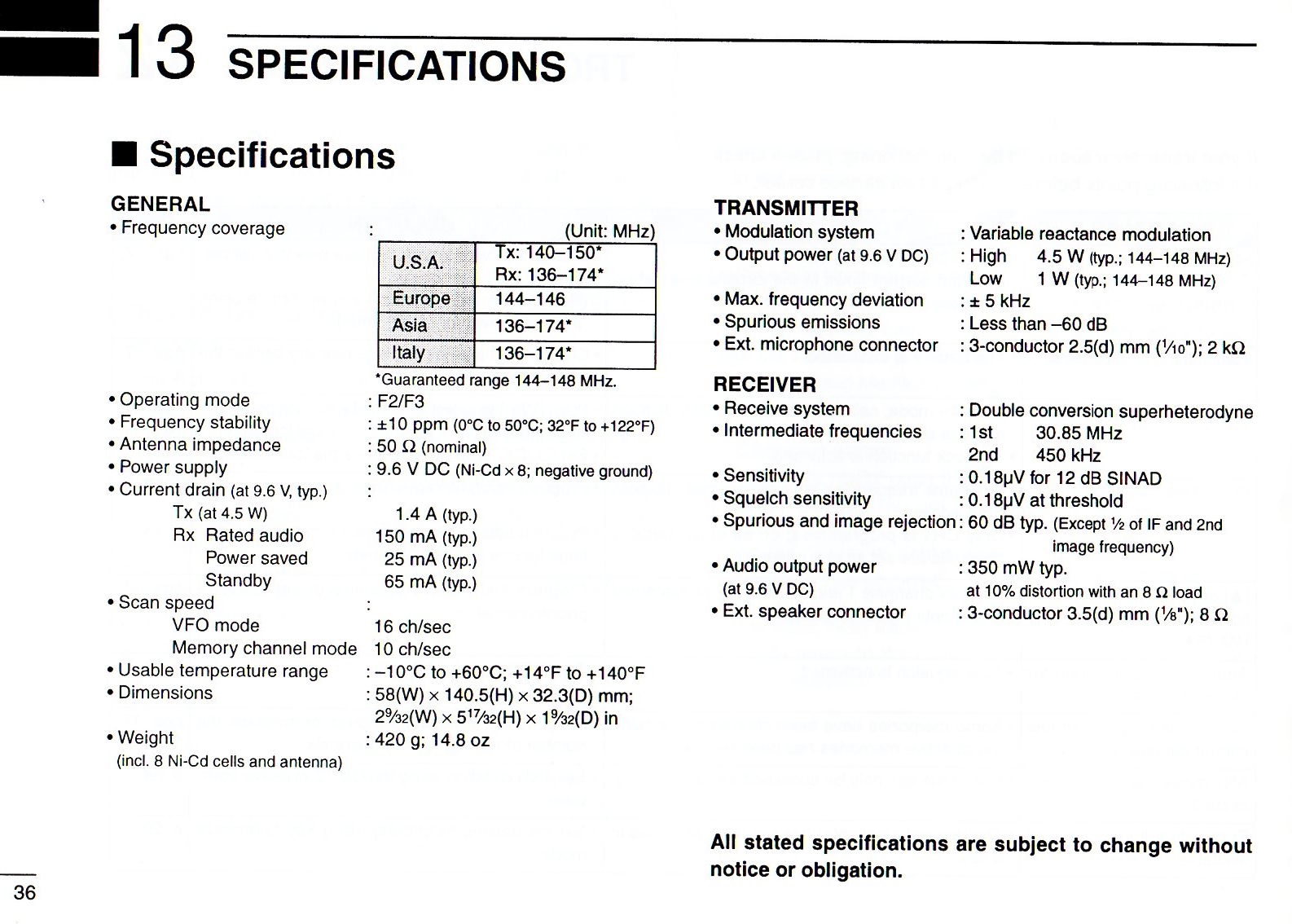

SPÉCIFICATIONS TECHNIQUES DU TRX VHF "IC-T2E":
PRÉSENTATION :
Après réflexion sur le mode opératoire, et sur le choix du matériel, la solution suivante était la plus simple à mettre en œuvre. Elle fut donc adoptée.
DESCRIPTION :
Cette réalisation est simple, et facile à mettre en œuvre, car réaliser avec très peu de composant. Cette alimentation est destinée pour une utilisation en mobile, grâce à son cordon qui se branche sur l'allume cigare du véhicule, ou en fixe, par ses deux fiches bananes, sur l'alimentation stabilisée du coin radio. Si vous possédez déjà le matériel, elle sera conçue, en ± 1 heure. Le lecteur, souhaitant se lancer dans la réalisation de cette alimentation, est libre de l’adapter en tenant compte des caractéristiques techniques de son émetteur-récepteur VHF portatif, ainsi que du matériel mis à sa disposition.

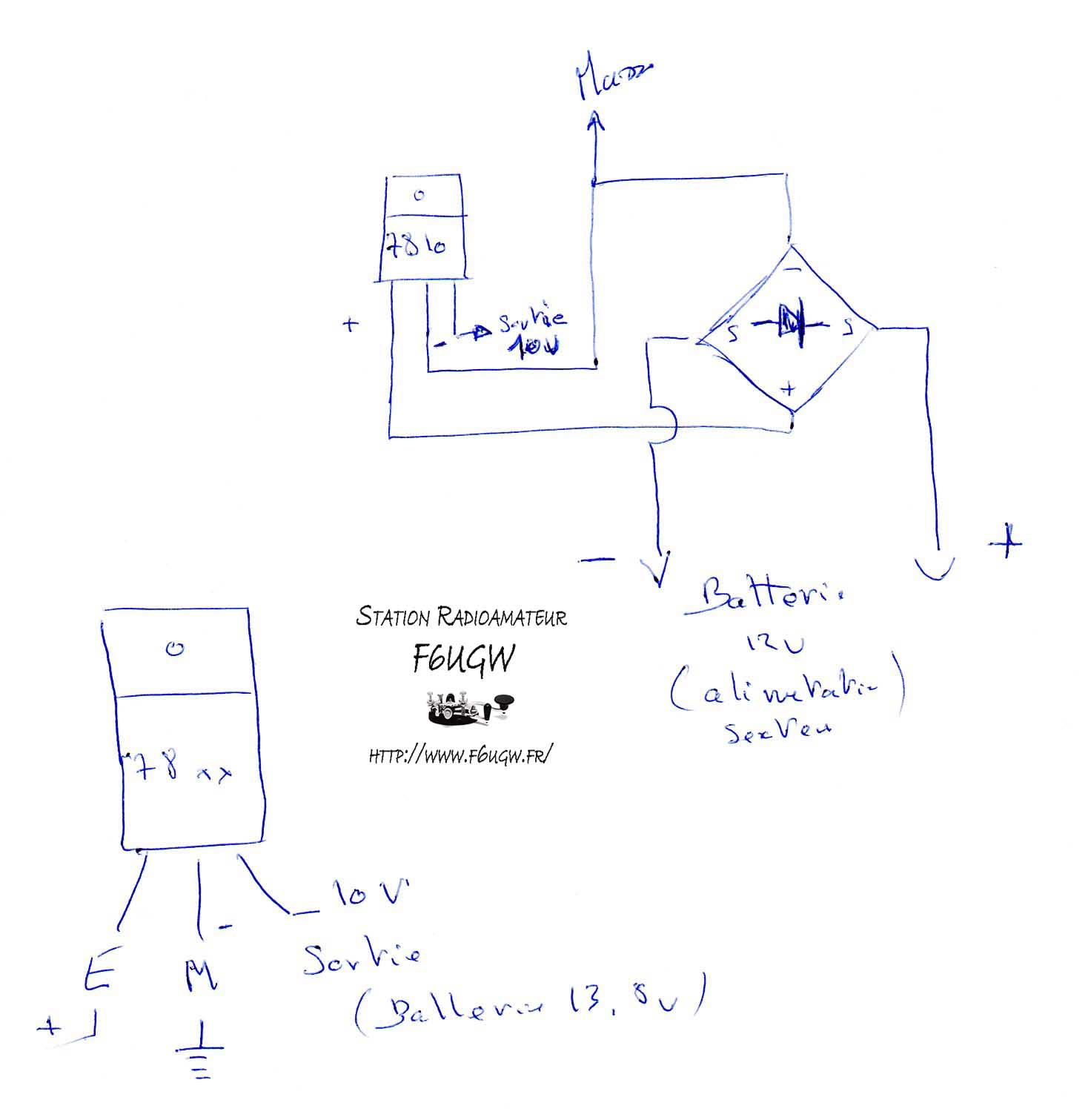

SCHÉMA DE PRINCIPE :
Le principe est très simple comme vous pouvez le voir sur le schéma de ci-dessous.
Pas besoin de circuit imprimé, le câblage s'effectue "à la volante".
Listes des composants, [Suivant caractéristiques techniques de votre TRX VHF] :
Pour effectuer cette réalisation, il vous faut :
-
Un pont de diode, référence : PBP201 -
Un régulateur de tension, référence : TSL 9425 7810CV
-
Un petit refroidisseur pour le régulateur de tension.
-
Un porte fusible + fusible, référence : 1,4 ampères.
-
Un boîtier "batterie", référence : BP194.
-
2 fiches bananes mâles.
-
2 fiches bananes femelles.
-
Un morceau de plexiglas de protection.
-
Termo-rétractable pour la finition.
-
Un fer à souder.
-
Étain.
-
Pince coupante.
-
Pince à dénuder.
-
…

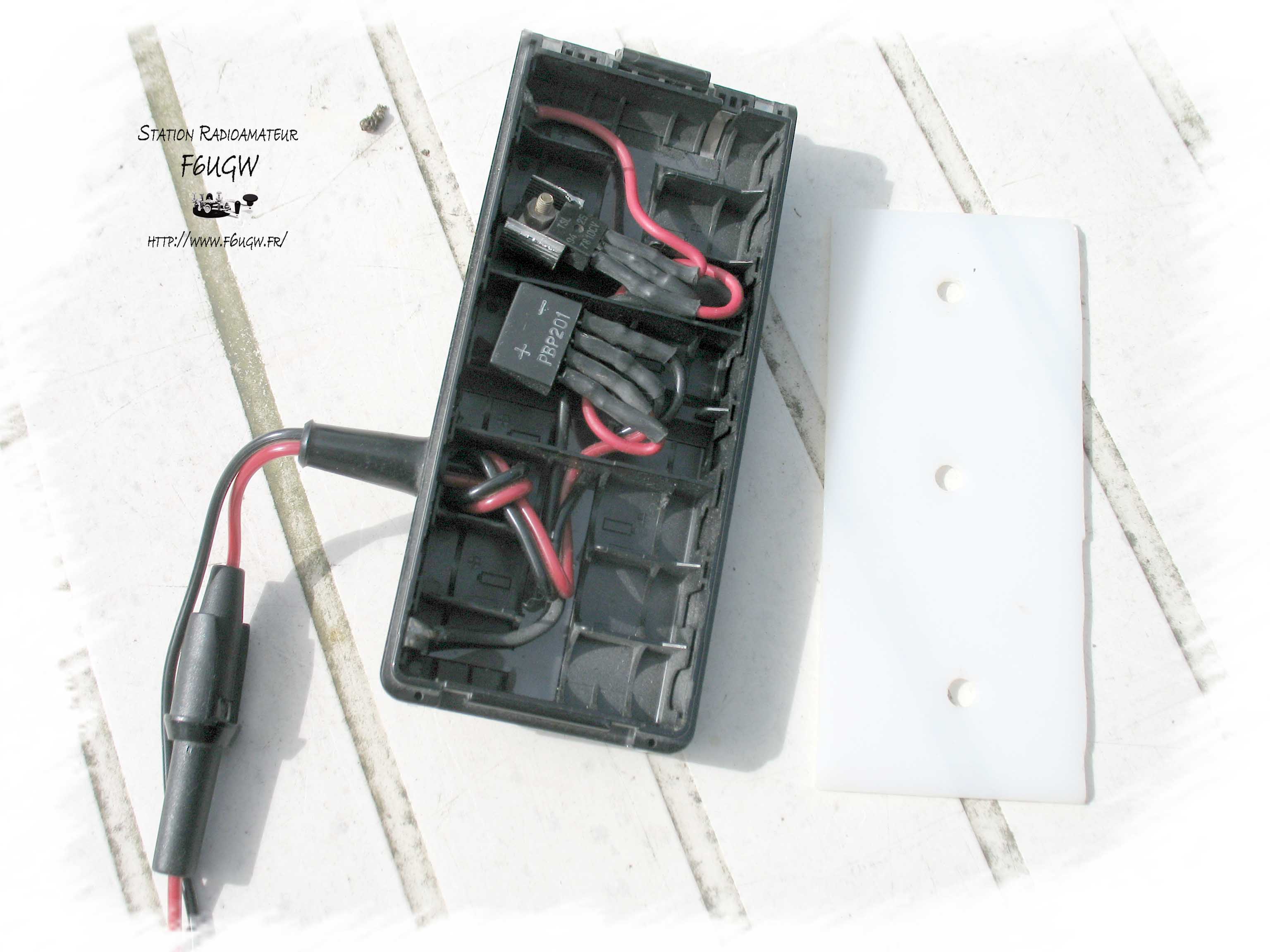

Sur la photo, ci-contre, le montage que j'ai réalisé. Le petit refroidisseur a été rajouté après avoir constaté un léger échauffement du régulateur de tension.
UTILISATIONS :
Vue sur la configuration en mobile.
Pour une utilisation en mobile, le cordon adaptateur permet de le brancher directement sur la prise de l'allume cigare.
Si votre alimentation stabilisée, "secteur 13,8 volts", est muni d'une prise, type allume cigare, alors vous avez la possibilité de l'utiliser, directement, avec le cordon d'alimentation "type allume cigare".

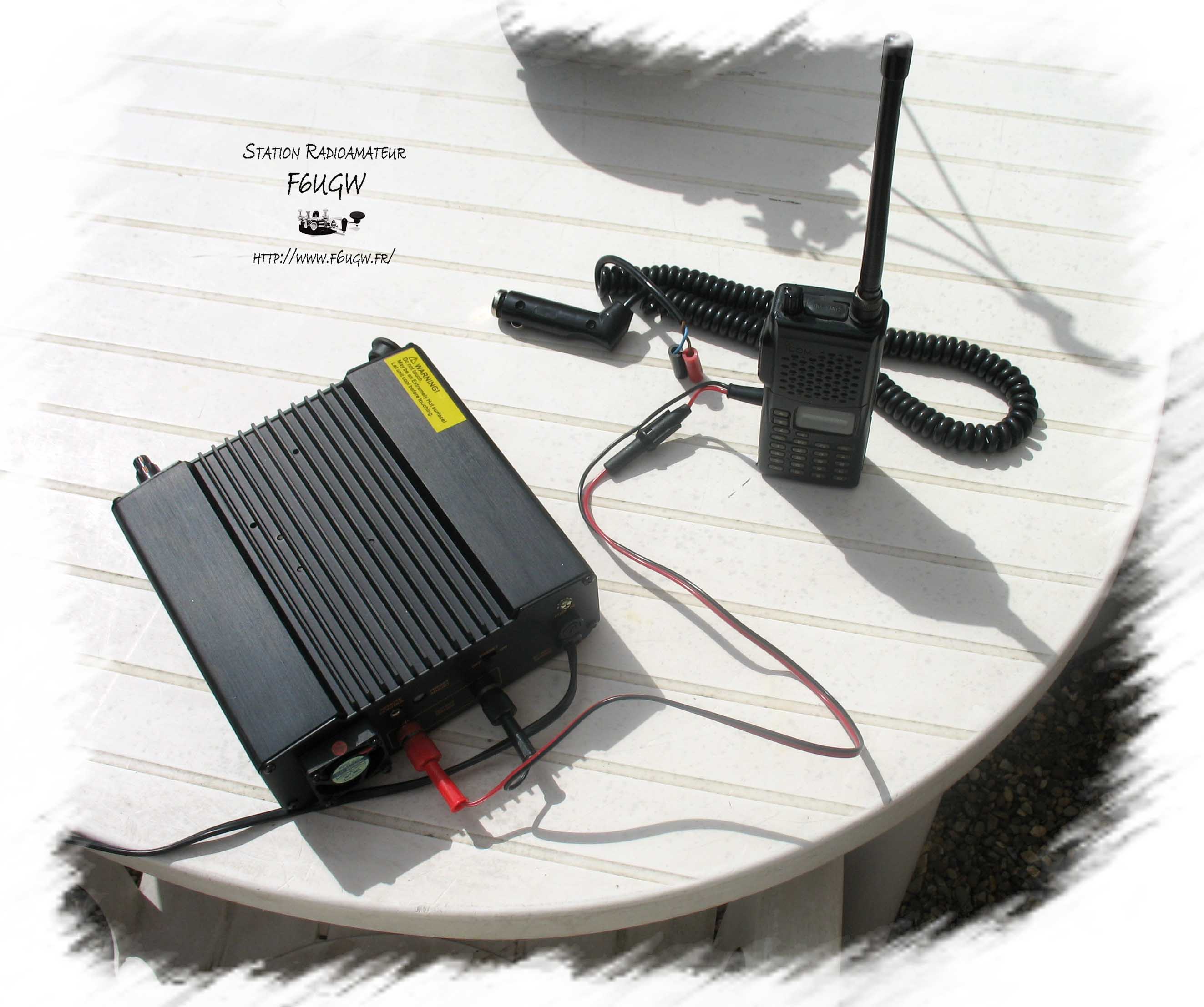

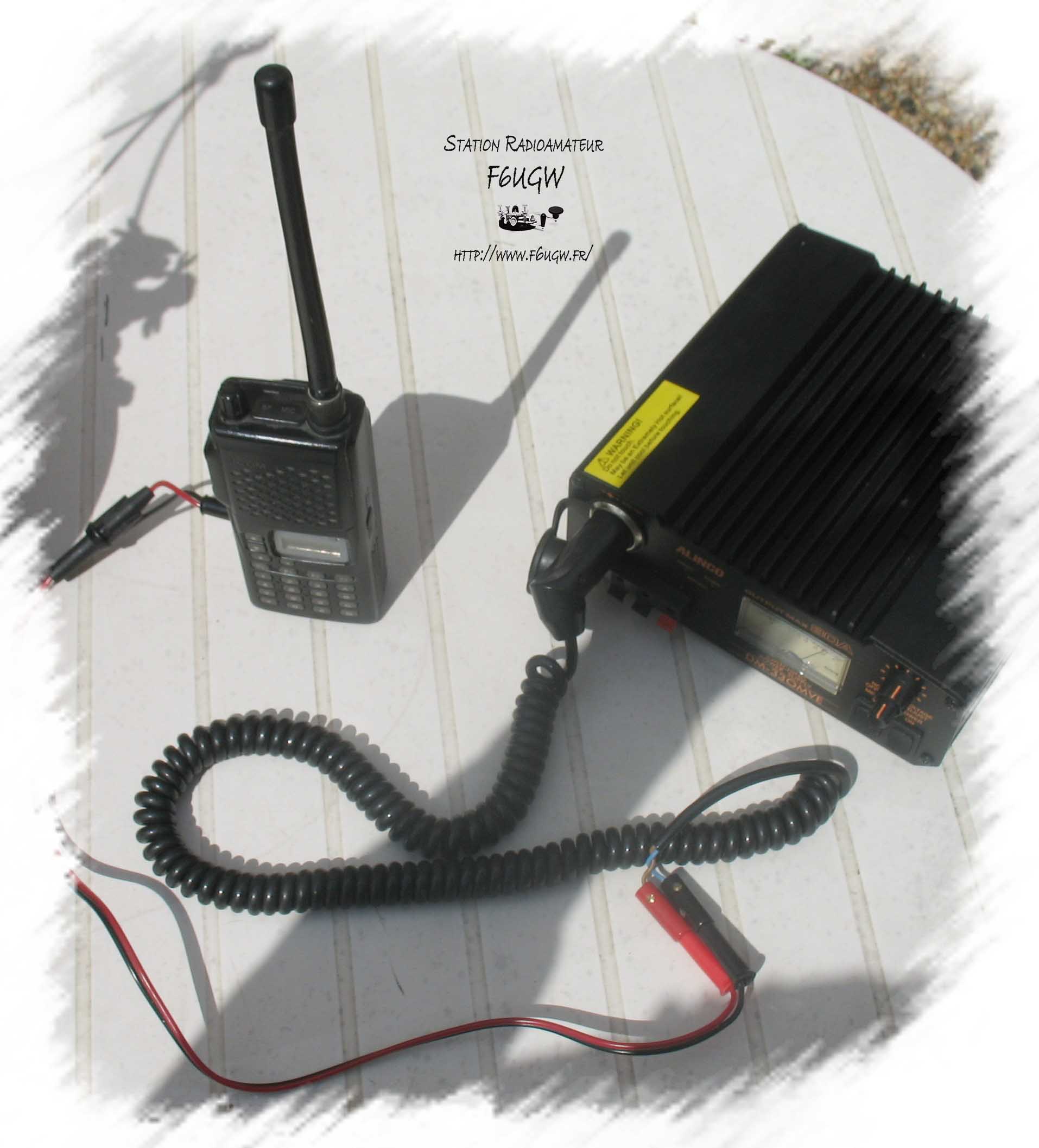

Vue sur la configuration en fixe.
Néanmoins, grâce à ses deux fiches bananes mâle, vous pouvez l'utiliser directement sur les fiches de votre alimentation stabilisée.

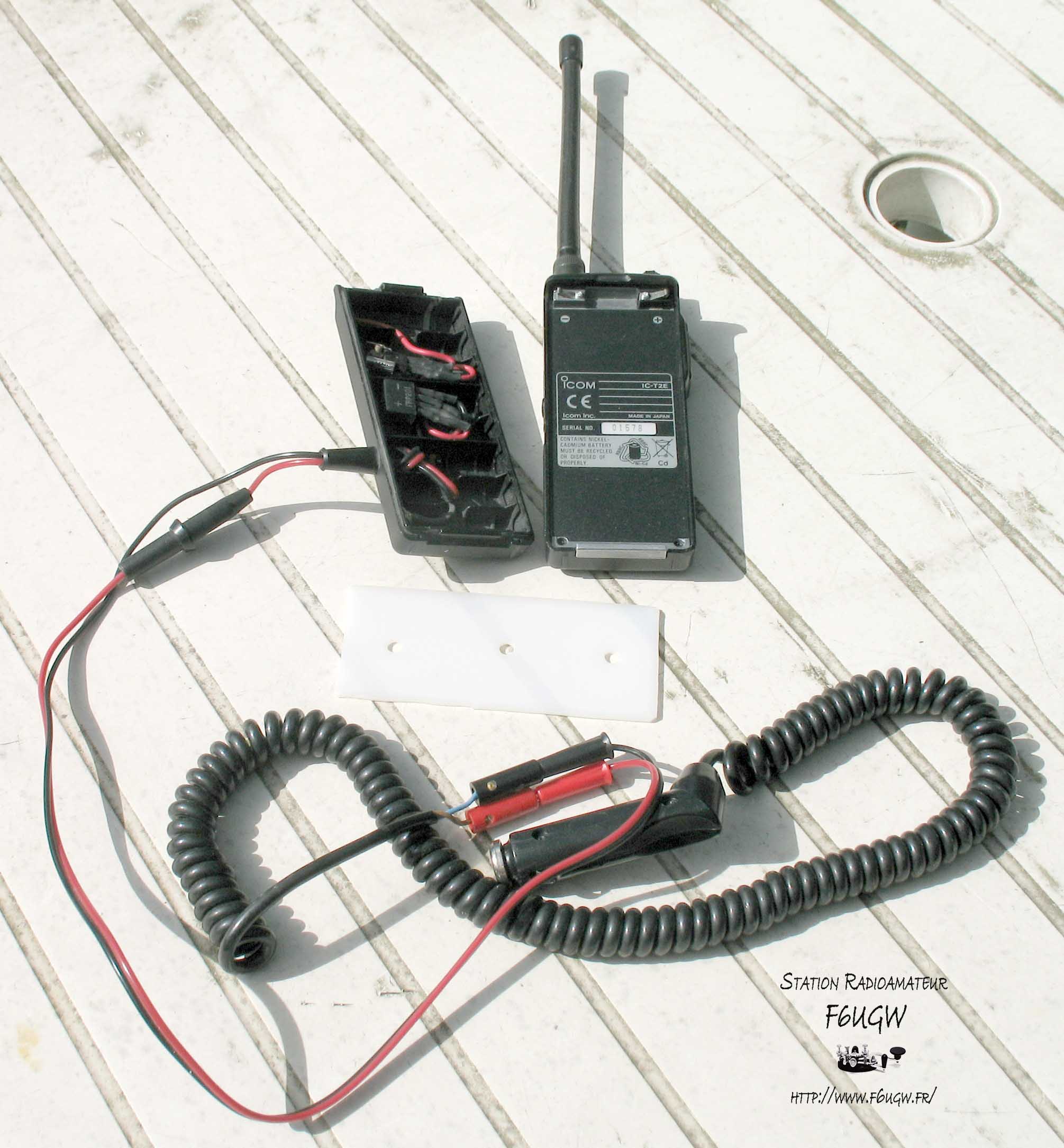

Autre configuration.

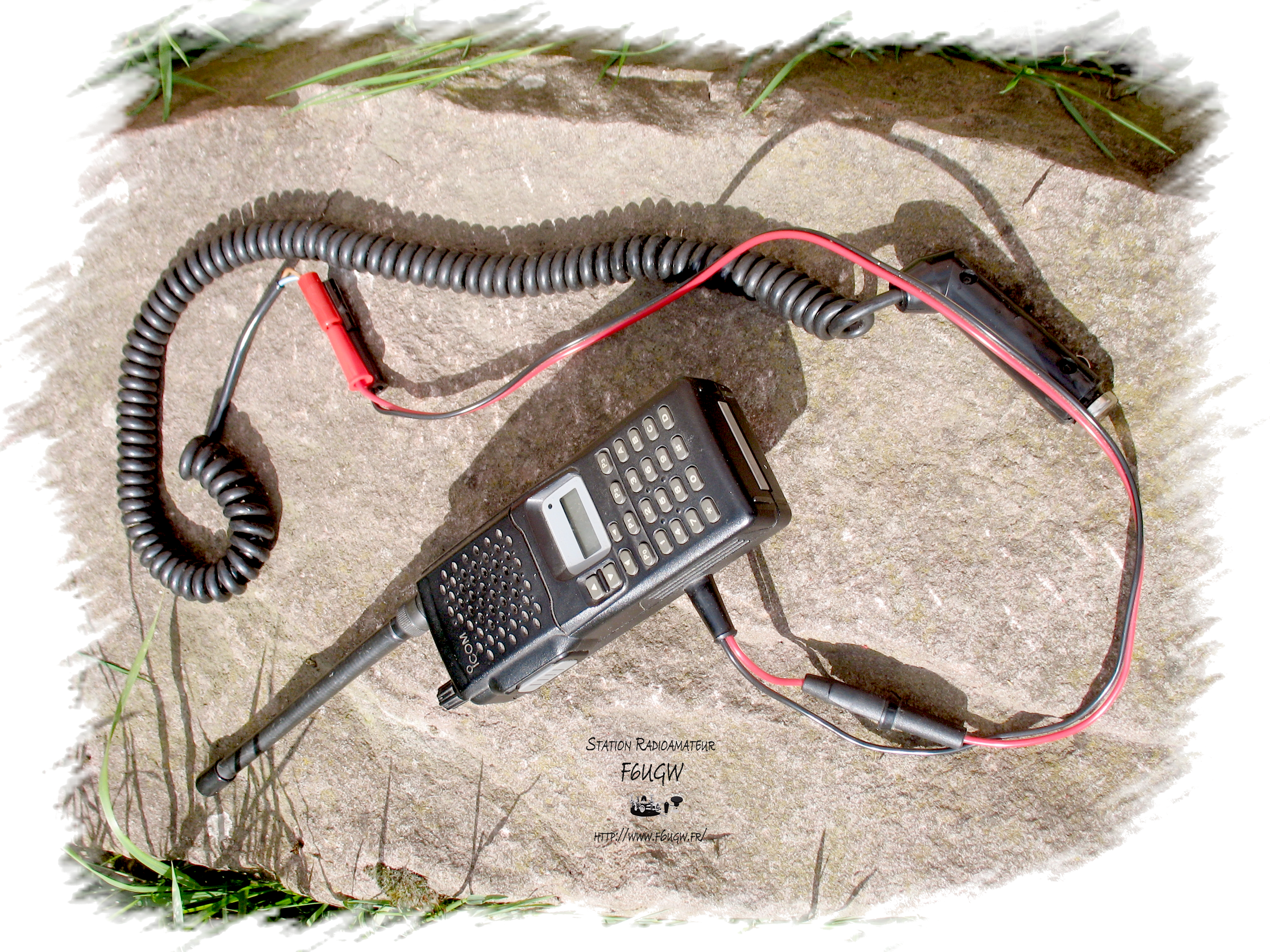

Ensemble émetteur-récepteur VHF.
